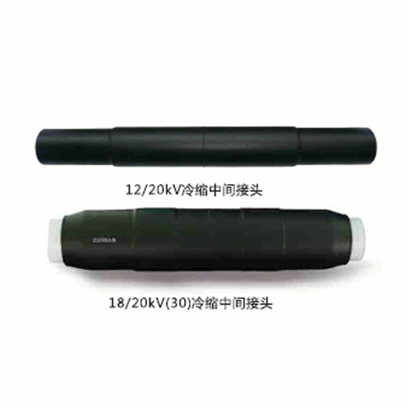

全冷缩中间接头 ，是电缆中间接头的一种形式 ，使用在两条电缆的接续位置 ，起到恢复电缆结构及功效的作用 。其主体部门是利用优质液态硅橡胶在工厂内注射硫化成型 ，再经扩径、衬以塑料螺旋支撑物组成的 。凭据电压品级的差异 ，分为1kV、8.7/15kV、12/20kV、18/30kV、26/35kV等电压品级产物 。
全冷缩技术：无需动火及特殊工具 ，也无逐渐套入的麻烦 ，只需轻轻抽取芯绳 ，就会依靠自身的弹性回缩 ，从而紧紧贴附在电缆上 ，完成安装 。
绝缘可靠：接纳进口液体硅橡胶 ，确保优良的绝缘性和高恢复弹性 ，安装后始终对电缆本体提供恒定持久的径向压力 ，局部放电量小 ，与电缆本体“同呼吸” 。

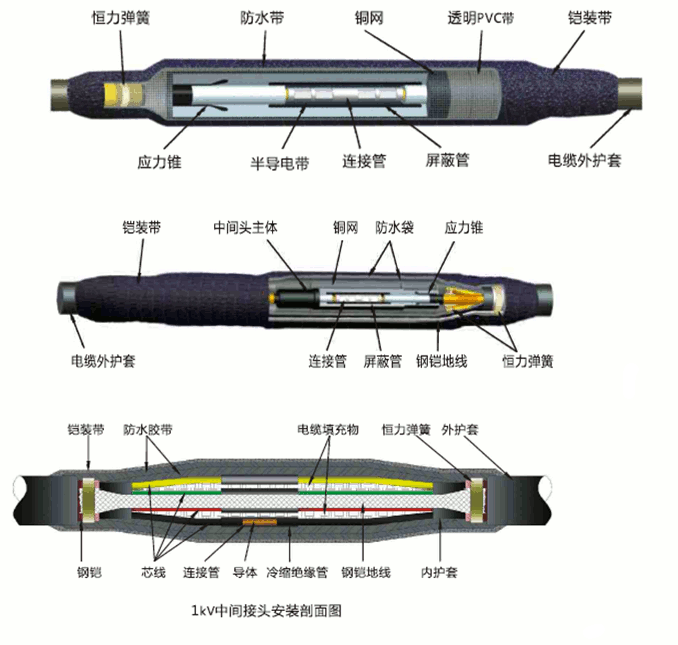

密封性好：接纳密封胶和高性能防水胶带配合密封方案 ，实现了中间头主体、内护套、外护套三层防水结构 ，到达恒久密封防水的功效 。
安装简便：安装简单 ，操作的技术依赖性低 ，电缆预处置时 ，开剥距离短 ，安装空间需要较小 。接地接纳恒力弹簧工艺 ，无需焊接或铜扎线 ，越发快捷可靠 。
运用广泛：外部可选用差异功效的防护壳体加以�；� ，使电缆中间接头具有防腐、抗机械力攻击、防火、防爆等特点 。
产物电气性能满足IEC60502、 GB/J12706.4尺度要求 。
| 测试项目 | 尺度要求及检测结果 | |||
| 8.7/15kV | 12/20 kV | 18/30 kV | 26/35 kV | |
| 5min工频耐压试验 | 39kV | 54kV | 81kV | 117kV |
| 未击穿、未闪络 | ||||
| 局部放电试验 | 15 kV | 20 kV | 30 kV | 45 kV |
| 无可检测放电 | ||||
| 空气中负荷循环试验 | 22 kV | 30 kV | 45 kV | 65 kV |
| 导体加热至温度95℃～100℃ ，共经受30个循环 ，未击穿、未闪络 | ||||
| 水中负荷循环试验 | 22 kV | 30 kV | 45 kV | 65 kV |
| 导体加热至温度95℃～100℃ ，共经受30个循环 ，未击穿、未闪络 | ||||
| 攻击电压试验 | 95 kV | 125 kV | 170 kV | 200 kV |
| 正负极性各10次 ，未击穿、未闪络 | ||||
| 正运行时最高允许温度 | 90℃ | 90℃ | 90℃ | 90℃ |
| 短路时最高允许温度 | 250℃ | 250℃ | 250℃ | 250℃ |
| 检测项目 | 尺度要求 | 结论 |
| 5min工频耐压试验 | 8kV ，不击穿 | 通过 |
| 4h工频耐压试验 | 7.2Kv,不击穿 | 通过 |
3044am永利集团核材致力于产物的不停革新 ，因此我们保留不事先通知而改变设计、尺寸和数据的权力 。

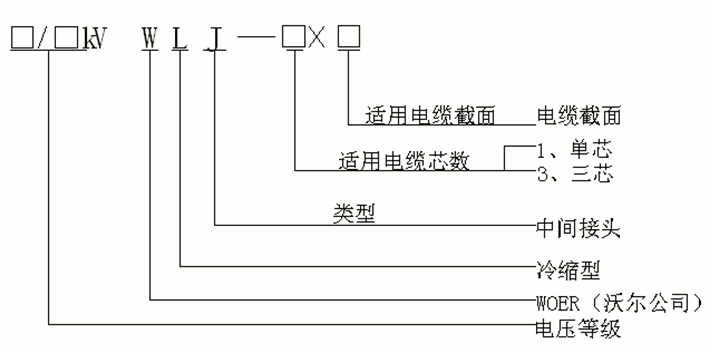

6～35kV冷缩中间接头产物选型表
| 电压品级 | 线芯数量 | 电缆截面/mm2 | 绝缘外径/mm |
|---|---|---|---|
| 26/35kV | 1, 3 中间接头 | 50-95 120-240 300-400 500-630 | 28.5-35 35.5-42 42.5-48 48.5-56 |
| 18/20 kV、18/30kV | 1, 3 中间接头 | 35-50 70-185 240-500 630 | 20-26.5 27-34.5 35-44.5 46-49.5 |
| 12/20kV | 1, 3 中间接头 | 25-50 70-120 150-240 300-400 500-630 | 18-21.5 21-26.5 25.5-32 32.5-37 39-44.3 |
| 8.7/15kV | 1, 3 中间接头 | 25-50 70-120 150-240 300-400 500-630 | 16-19.5 19-24.5 23.5-30 30.5-35 37-42.3 |
| 6/10kV | 1, 3 中间接头 | 50-70 95-150 185-300 400-500 630 | 16-19.5 19-24.5 23.5-30 30.5-35 37-42.3 |
| 产物名称 | 规格型号 | 适用电缆截面 |
| 冷缩单芯中间接头 | 0.6/1kVWLJ-1/1 | 25-50mm2 |
| 0.6/1kVWLJ-1/2 | 70-120mm2 | |
| 0.6/1kVWLJ-1/3 | 150-240mm2 | |
| 0.6/1kVWLJ-1/4 | 300-400mm2 | |
| 冷缩二芯中间接头 | 0.6/1kVWLJ-2/1 | 25-50mm2 |
| 0.6/1kVWLJ-2/2 | 70-120mm2 | |
| 0.6/1kVWLJ-2/3 | 150-240mm2 | |
| 0.6/1kVWLJ-2/4 | 300-400mm2 | |
| 冷缩三芯中间接头 | 0.6/1kVWLJ-3/1 | 25-50mm2 |
| 0.6/1kVWLJ-3/2 | 70-120mm2 | |
| 0.6/1kVWLJ-3/3 | 150-240mm2 | |
| 0.6/1kVWLJ-3/4 | 300-400mm2 | |
| 冷缩四芯中间接头 | 0.6/1kVWLJ-4/1 | 25-50mm2 |
| 0.6/1kVWLJ-4/2 | 70-120mm2 | |
| 0.6/1kVWL J-4/3 | 150-240mm2 | |
| 0.6/1kVWLJ-4/4 | 300-400mm2 | |
| 冷缩五芯中间接头 | 0.6/1kVWLJ-5/1 | 25-50mm2 |
| 0.6/1kVWLJ-5/2 | 70-120mm2 | |
| 0.6/1kVWLJ-5/3 | 150-240mm2 | |
| 0.6/1kVWLJ-5/4 | 300-400mm2 |
